Shrnutí:
Pro zobrazení některých činností či postupů potřebuji obdobu grafů, v níž vrcholy představují většinou nějaký stav a hrany přechod z jednoho stavu do jiného (grafické znázornění automatů). Potřebujeme-li zobrazit paralelní jevy, pak už mi obvykle nestačí statický model (kde se nic nehýbe).
Příklad 1: Odkaz na mapu aktuálního provozu vlaků
Příklad 2: Odkaz na mapu aktuálního leteckého provozu
Příklad 3: Škoda Auto – výrobní linka – paralelní činnosti, robotická výroba:
Aktivita:
Představte si, že jste v provozu na plnění a zátkování lahví moštu, které jsou umístěny v bedně. Vedle sebe jsou dvě linky. Jedna láhve naplní, pak je vezme vozík a převeze je do meziskladu. Pokud je volno na druhé lince, tak bednu jiný vozík převeze na linku, na které jsou lahve zazátkovány. Můžete znázornit situaci i divadelně.

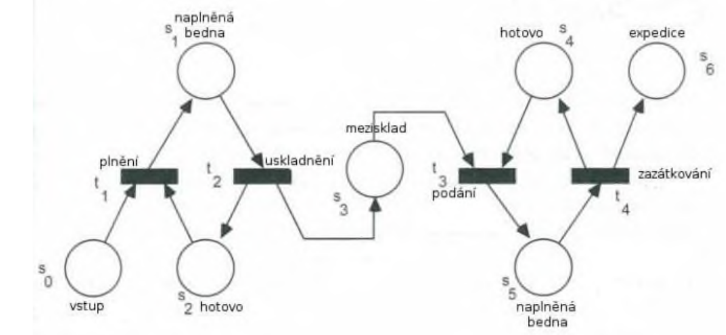

Na obrázku níže je model tohoto provozu. Zkuste pochopit, jak celý systém funguje a všem ho vysvětlit. Popř. nakreslit na tabuli.
